カーポート電動シャッターの光電センサー（ビームセンサー）をDIY交換

ある日車で出かけようとすると、カーポート（ガレージ）の電動シャッターが動作しませんでした。その日はどうしてもすぐに出発しなければならなかったので、仕方なく非常開閉用の鎖を5分くらいひたすらグルグルグルグル引いてやっとシャッターを上げることができました。実は以前も突然シャッターが上がらなくなったことがあり、非常時の上げ方は熟知していました。そして、動かない理由も何となく分かってはいました。

こんな風になるのは、決まって雨の日やその翌日。シャッターには安全のために光センサー（光電センサーまたは光電管センサーと呼ばれるもの）が備わっており、センサー間を遮るものがあると動作中であれば停止し、動作前であれば始動しません。このセンサーのレンズに水滴が付着していたりすると誤動作するのです。多くの場合は雨の日に誤動作し、レンズを拭ってやると動作するようになります。（たまに枯れ葉などのゴミが付着して停止することもあります。）

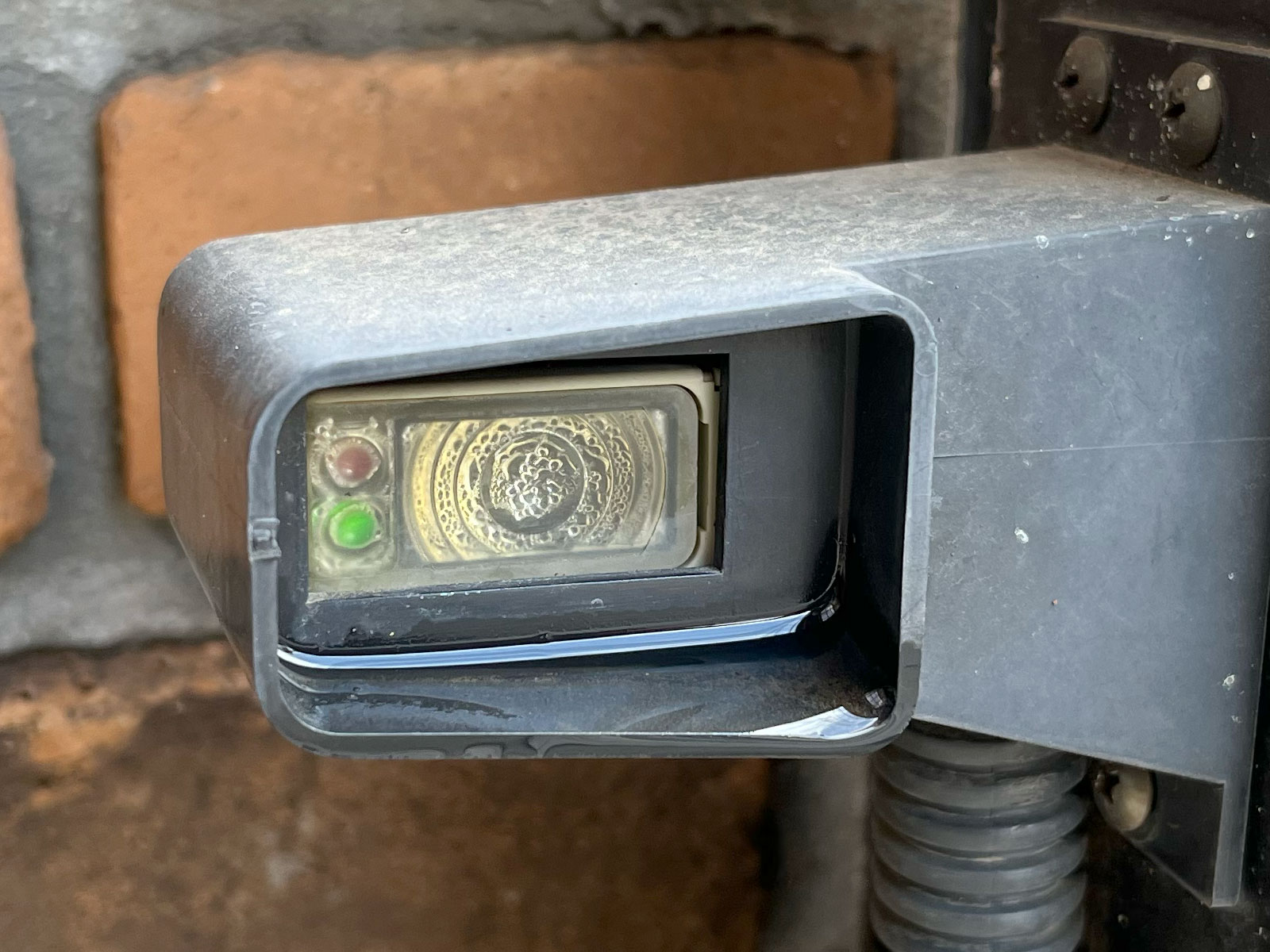

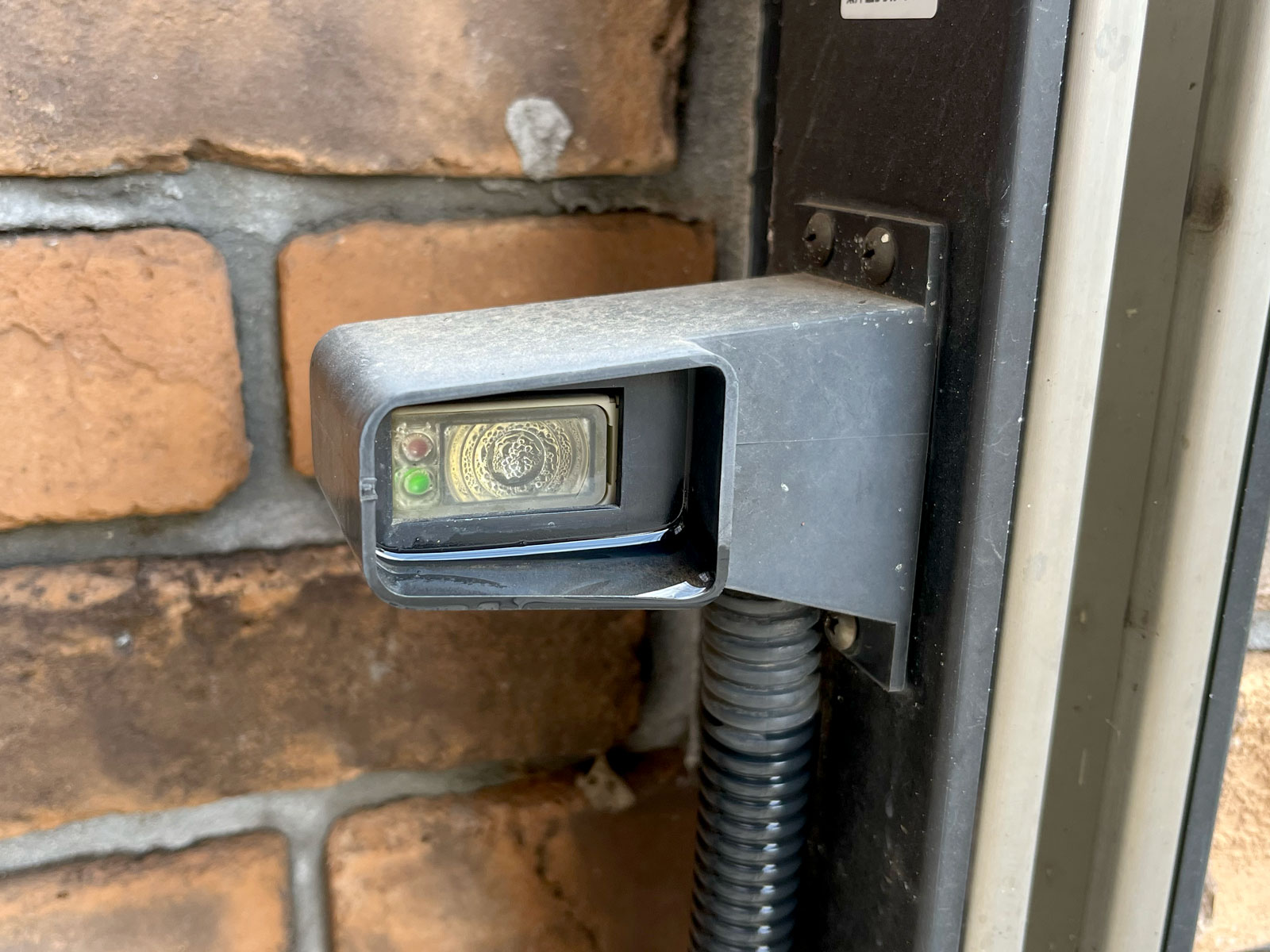

しかし、今回はセンサーのレンズを拭っても動作しませんでした。よく見ると、レンズの内側が激しく結露していたのです。

センサーパーツ自体は元々防水構造（IP66）のようですが、どうやら経年劣化でその性能が落ちているようで、雨がしばらく降ると少なからず結露するようになっていました。

というわけで、今回もDIYで直せるか調べてみます

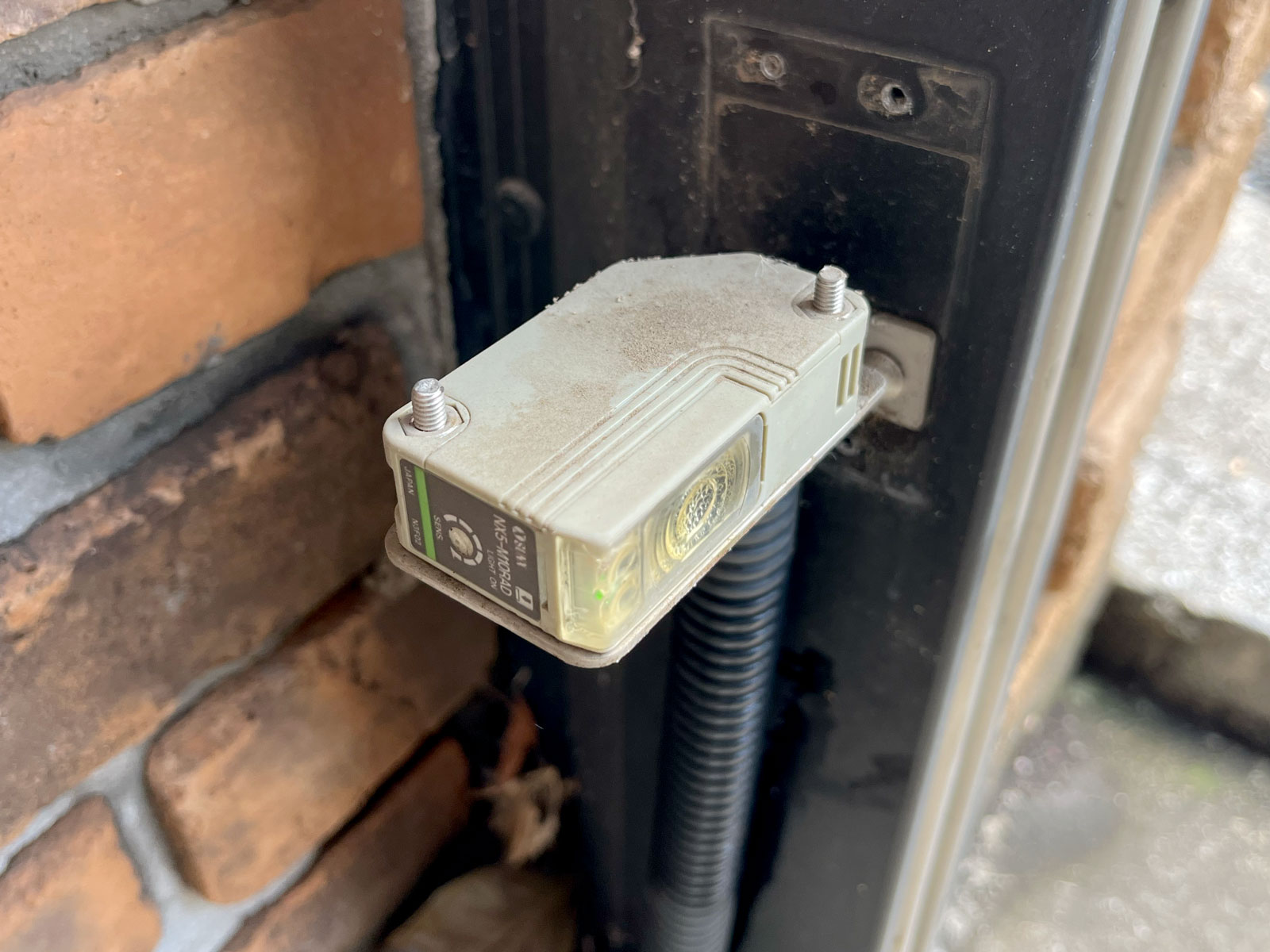

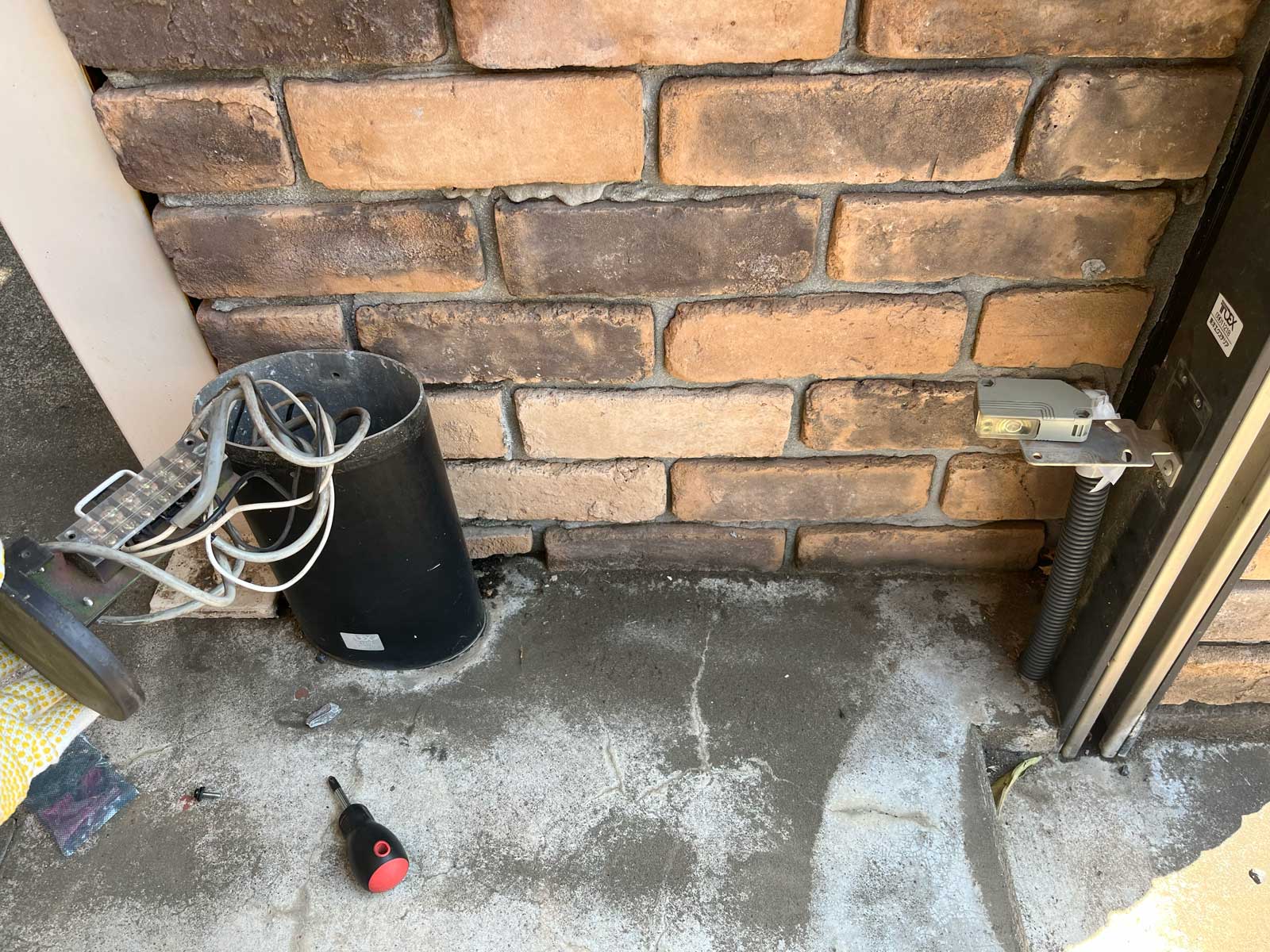

まずは問題のセンサーがどのようになっているか見るためセンサーのカバーを外してみます。

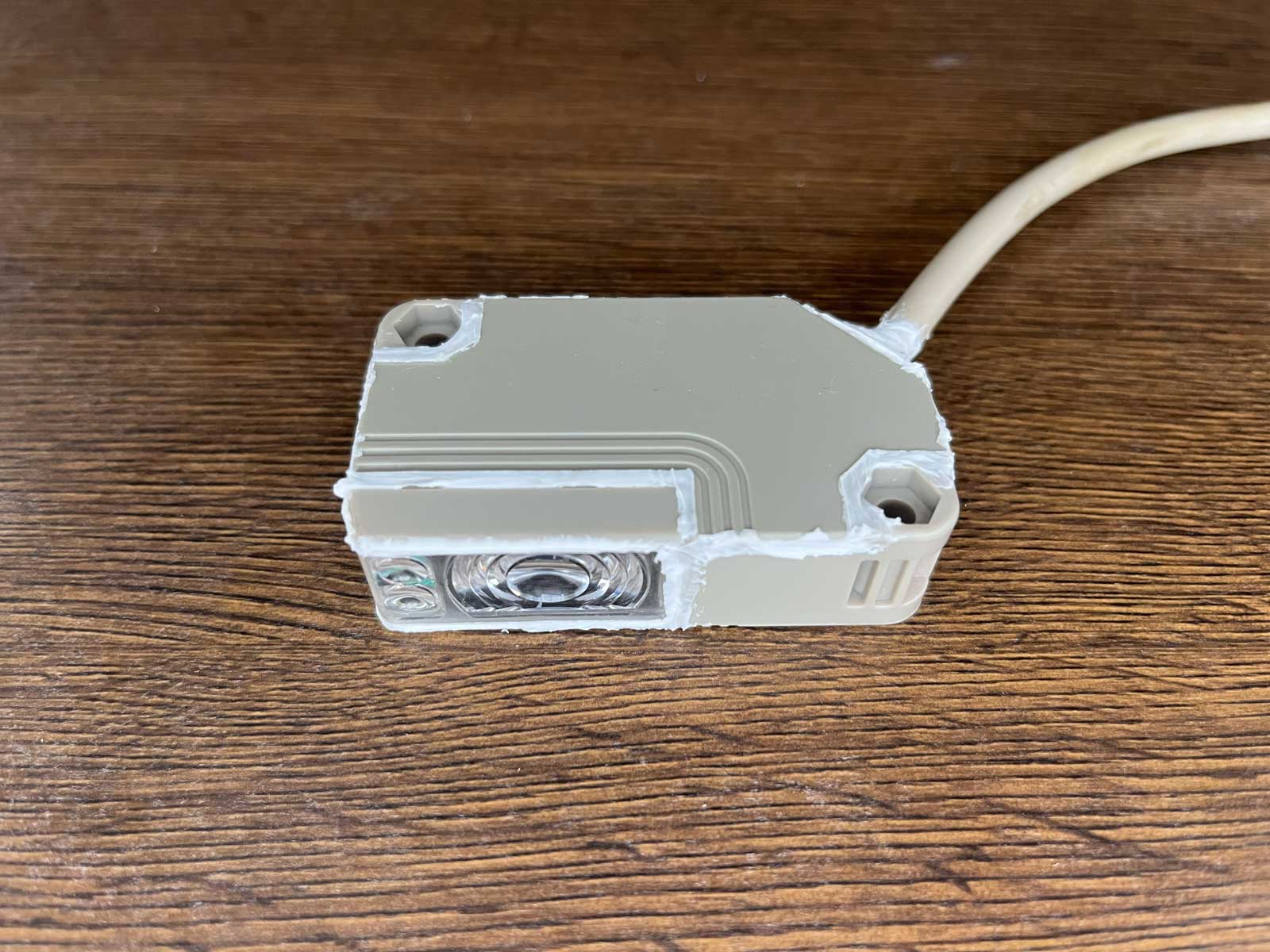

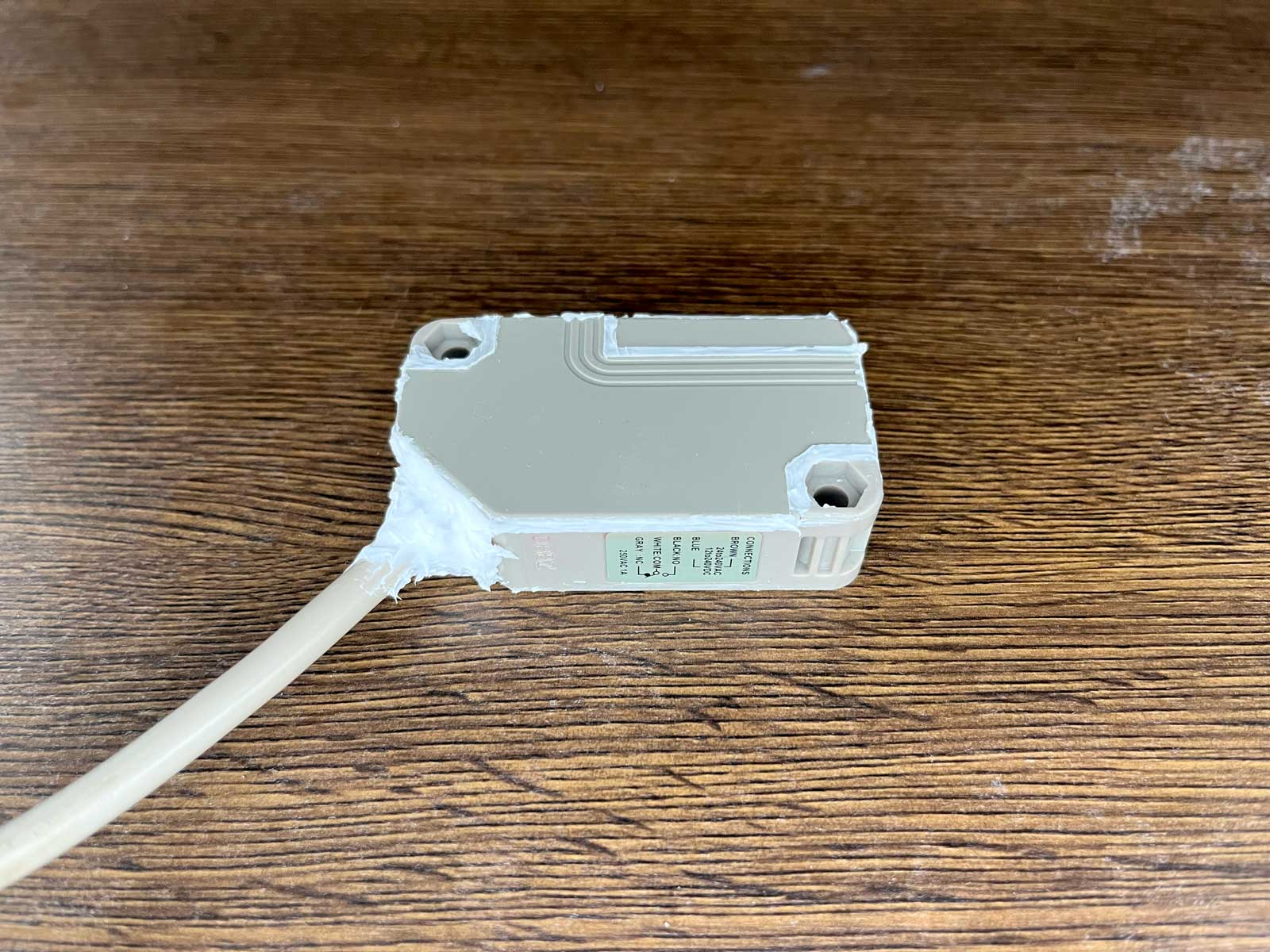

取り外し可能な汎用的なセンサーユニットのようです。これならユニットさえ調達できれば修理は簡単そう。

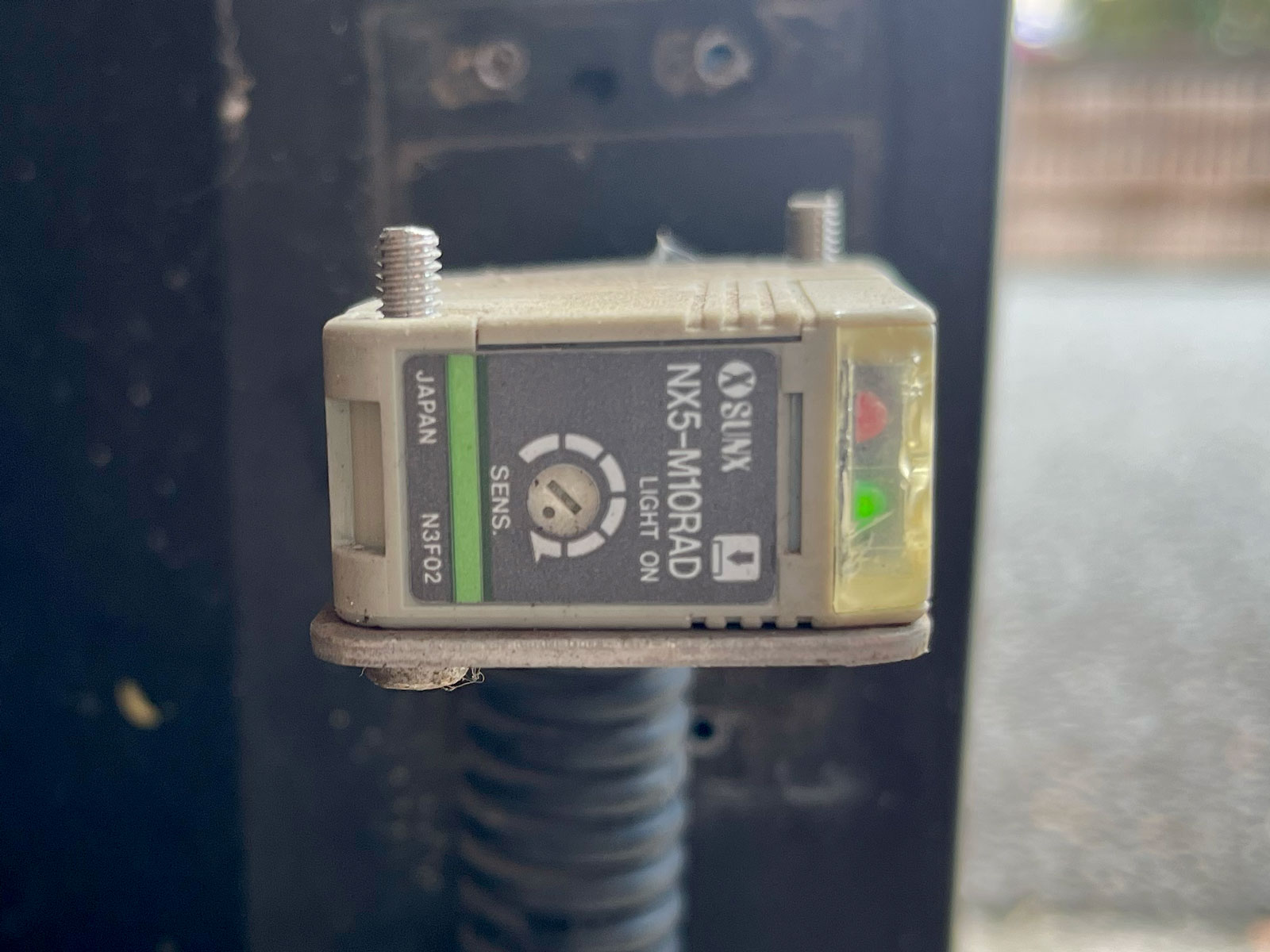

型番は「NX5-M10RAD」というもののようです。「SUNX」がメーカーでしょうか。

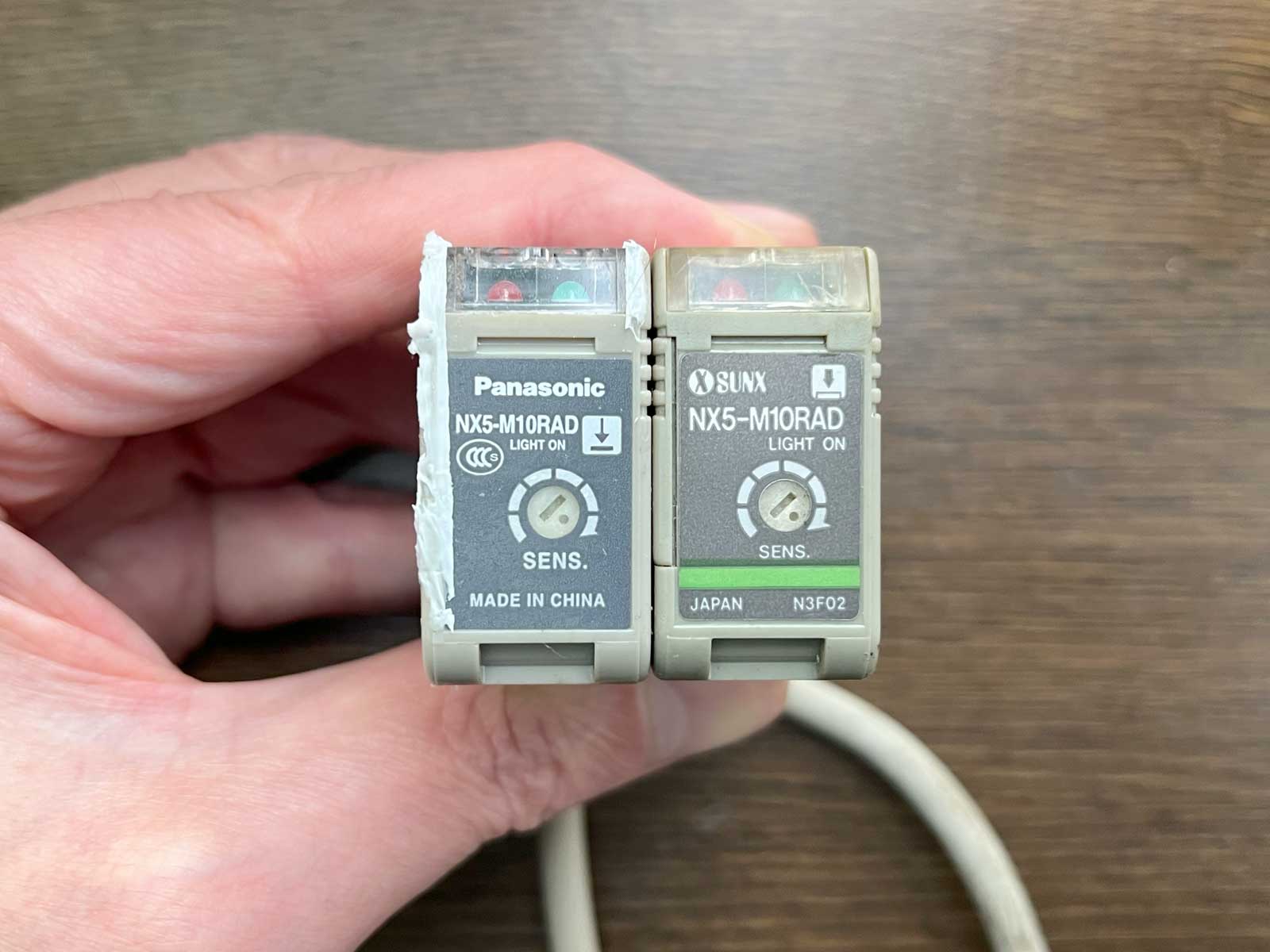

現在はパナソニックに同型の製品があるようですが、残念ながら2025年までに生産が終了しているようで若干入手性が悪くなり始めているようです。パナソニック製ではない（メーカー不祥の）同型の安価な互換品が流通しているようで、こちらでも動作するとは思われますが今回はヤフオクでパナソニック製の同型中古品を1,240円（送料込）で調達しました。

互換品はパナソニック製に比べ著しく感度が悪いというレビューをみかけました。
生産が終了していて価格が不安定ですが、万全を期すならパナソニック製がいいかもしれません。また、「パナソニック製」と商品名にありながらパナソニック製ではないものも出回っているようなのでご注意ください。

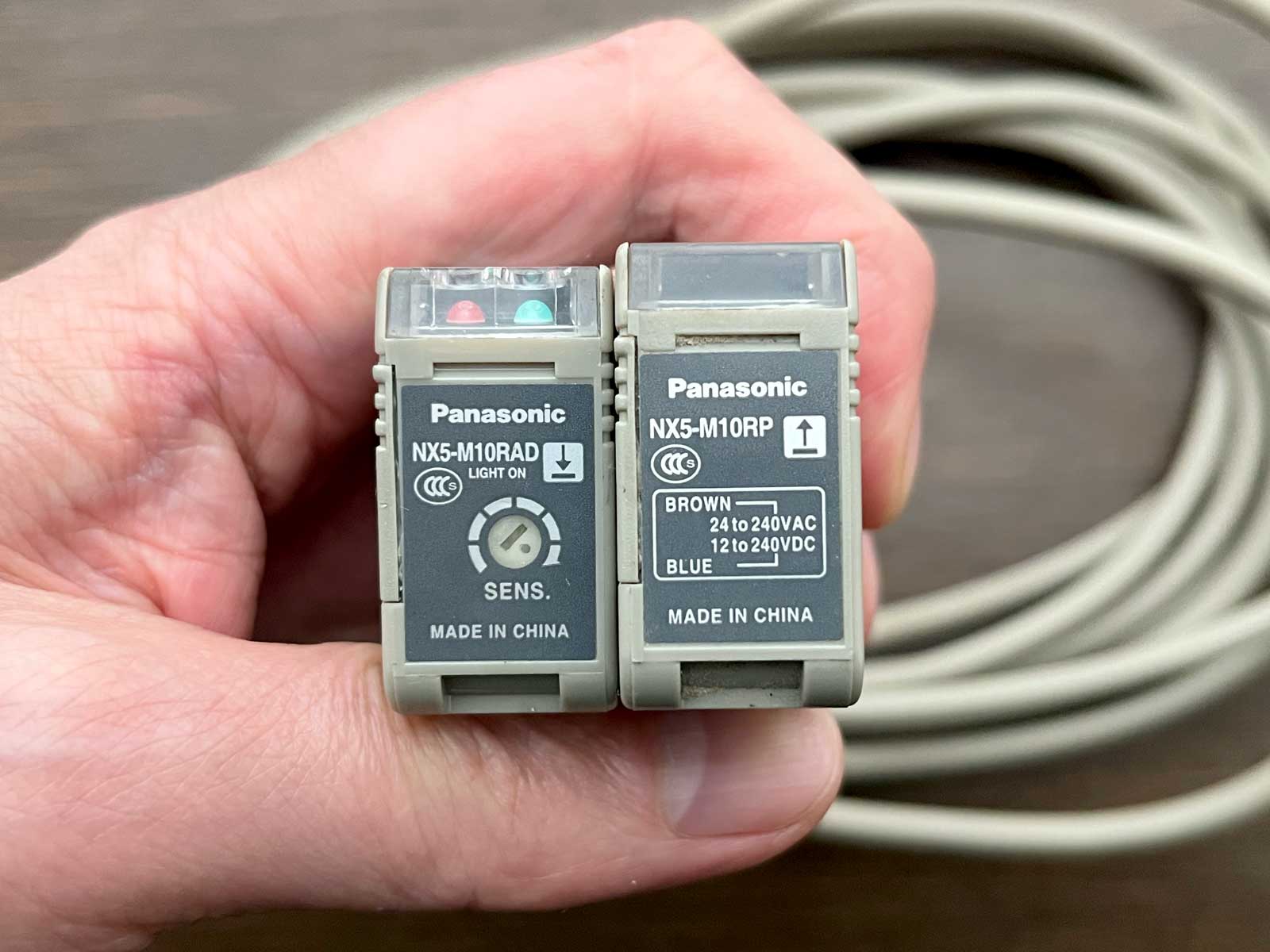

結露するのは受光器側のパーツのみのみですが、今回は投光器と受光器のセット（NX5-M10RA）を落札しました。投光器側も同じ年月を経てそれなりに劣化しているでしょうから、同様の問題が起きた場合の交換用としてとっておきます。
